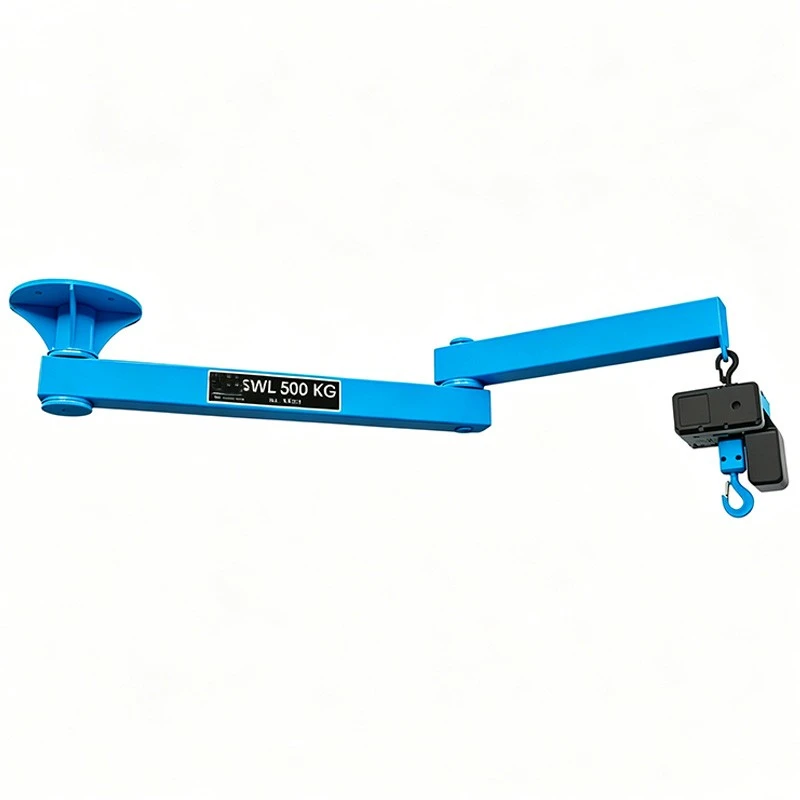

벽걸이 형 굴절 식 지브 크레인

제품 설명

이중-축 정밀 리프팅. 바닥 면적이 없습니다.

벽 장착형 굴절형 지브 크레인은 기존 건물 벽이나 내하중 기둥에 고정됩니다. 이 설계에는 메인 붐과 연결식 보조 암이라는 두 세트의 회전 구조가 포함됩니다. 이 구성은 여러 방향에서 유연한 로드 처리를 지원합니다. 표준 단일 붐 지브 크레인은 이러한 수준의 움직임을 제공할 수 없습니다.

이 크레인 유형을 사용하면 운전자는 모퉁이 주변의 하중을 들어올리고, 문 개구부를 통과하고, 장애물 아래로 이동하고, 자재를 고정밀하게 배치할 수 있습니다.

명세서

매개변수	범위
용량	70 – 900kg
붐 스팬	4.9 m
1차 붐 회전	최대 200도
보조 팔 회전	최대 360도
설치	벽/구조 기둥
건설	강철, 밀폐형 트랙 또는 구조적 프로파일

---

작동 방식

크레인에는 하나가 아닌 두 개의 회전축이 있습니다.

• 1차 붐- 벽에 장착된 피벗에서- 회전합니다. 최대 200도의 호를 커버합니다.
• 보조 팔-는 1차 붐이 끝날 때 회전합니다. 전체 360도 회전합니다.

이는 작업자가 전체 붐 길이에 걸쳐 여유 공간이 필요 없이 적재물을 제 위치로 회전시킬 수 있음을 의미합니다. 좁은 작업 셀에서는 이것이 맞는 크레인과 그렇지 않은 크레인의 차이를 만듭니다.

장점

• 장애물 탐색:건물을 개조하지 않고 기둥, 컨베이어, 덕트 및 고정 장비 주위를 들어올립니다.
• 제로 바닥 면적:모든 하중은 벽 구조로 전달됩니다. 베이스 플레이트도 없고, 기초도 없고, 바닥 공간 손실도 없습니다.
• 정확한 하중 배치:두 개의 독립적인 축을 통해 작업자는 로딩 기계, 고정 장치 및 인접한 워크스테이션을 정밀하게 제어할 수 있습니다.
• 확장된 도달 범위:보조 암은 장애물을 지나 직선 붐이 접근할 수 없는 인접한 베이까지 도달합니다.
• 간단한 작업:일관된 회전 반응성은 미는-당기는 힘과 운전자의 피로를 줄여줍니다.
• 기존 시설에서 작동:기둥을 제거하거나 건물을 재구성할 필요가 없습니다. 크레인은 귀하의 공간에 맞게 조정됩니다.

응용

조립 라인- 공간이 제한된 개별 워크스테이션에 구성 요소 배치

기계 로딩- 오프셋 출입구를 통해 CNC 기계, 선반 및 프레스에 접근

유지보수 워크숍- 밀집된 장비 배치 주변에서 교체 부품 들어올리기

페인트 부스 및 마감- 바닥 장애물이 없는 밀폐된 공간에서 공작물 조작

선적장- 수령 베이와 인접한 저장 구역 간에 자재를 이송하는 중

창고 준비- 스폿-랙이나 벽으로 분리된 제한된 공간에 적재

구성 옵션

옵션	설명
대전	두 축의 컬렉터 링 어셈블리를 통해 호이스트 또는 도구에 전원 공급
공압 공급	에어 밸런서 및 진공 리프터용 내부 압축 공기 배관
회전 정지	스윙 아크를 제한하고 충돌을 방지하기 위해 조정 가능한 기계적 정지 장치
진공 리프터 마운트	진공 패드 시스템(판금, 유리, 플랫 스톡)을 위한 엔지니어링 조항
호이스트 호환성	전기 체인 호이스트, 와이어 로프 호이스트, 에어 밸런서 또는 수동 레버 호이스트

설치 요구 사항

주문하기 전에 다음 네 가지 항목을 확인하십시오.

1. 구조적 용량- 벽이나 기둥은 크레인의 자중과 정격 활하중을 지탱해야 합니다. 엔지니어링 검증을 권장합니다.

2. 장착 높이- 브래킷은 전체 회전 호에 대한 간격을 유지하면서 적절한 후크 높이를 제공할 수 있을 만큼 충분히 높게 설치되어야 합니다.

3. 장착면- 철근 콘크리트 또는 구조용 강철이 일반적입니다. 가벼운 칸막이벽은 적합하지 않습니다.

4. 머리 위 정리- 굴절식 설계에는 기존 캔틸레버 붐보다 머리 위 공간이 덜 필요하지만 붐 호 위의 최소 여유 공간은 여전히 ​​필요합니다.

표준 및 인증

해당 산업 표준에 따라 설계 및 제조되었습니다. 각 장치는 배송 전에 부하 테스트를 거칩니다. 요청 시 CE 및 ISO 인증을 받을 수 있습니다.

용량 등급은 보조 암 끝에 적용됩니다. 과부하 보호 및 운전자 교육은 안전한 리프팅 프로그램의 일부로 권장됩니다.

왜 KINO 크레인인가?

• 15+년크레인 제조 경험
• 30+ 엔지니어기술팀에서
• 8개의 생산 라인280에이커 규모의 시설에 걸쳐
• 2,000+건다양한 산업에 걸쳐
• ABB, SEW, Siemens, SKF, FAG 및 기타 유명 브랜드의 구성 요소
• OEM/ODM 허용; 비표준 맞춤설정 가능-
• 현장 설치, 시운전 및 운영자 교육-
• 50+개 국가의 예비 부품 및 유지보수 지원

견적 및 기술 컨설팅을 원하시면 연락주세요. 우리 엔지니어들이 귀하의 현장 조건을 검토하고 48시간 이내에 전체 제안서를 준비할 것입니다.

FAQ

Q: 벽걸이형 관절형 지브 크레인과 표준 벽걸이형 지브 크레인의 차이점은 무엇입니까?

A:표준 벽걸이형 지브 크레인은 고정 붐 1개와 피벗 1개를 갖추고 있습니다. 관절식 모델에는 메인 붐 끝에 추가 피벗과 관절형 암이 추가됩니다. 이 추가 이동 섹션을 통해 사용자는 하중을 자유롭게 회전할 수 있습니다. 또한 장애물을 피해 작업하고 일반 직선 붐으로 접근할 수 없는 영역에 자재를 배치하는 것이 더 쉬워졌습니다.

Q: 벽걸이형 굴절식 지브 크레인의 최대 용량은 얼마입니까?

A:표준 모델의 범위는 70kg에서 900kg입니다. 맞춤형 엔지니어링을 통해 더 높은 용량을 사용할 수 있습니다. - 특정 요구 사항에 대해서는 당사 팀에 문의하세요.

Q: 어떤 벽에도 설치할 수 있나요?

답: 아니요. 장착 표면은 결합된 자중과 활하중을 지탱할 수 있도록 구조적으로 적합해야 합니다. 철근 콘크리트 벽, 구조용 강철 기둥, 특수 목적으로 제작된-마운팅 구조가 일반적입니다. 설치 전에 장착 지점의 구조적 평가를 권장합니다.

Q: 기초가 필요한가요?

답: 아니요. 크레인은 벽이나 기둥에 직접 장착되어 모든 하중을 건물 구조로 전달합니다. 바닥 기초나 베이스 플레이트가 필요하지 않습니다.

Q: 크레인은 얼마나 많은 회전을 제공합니까?

A:1차 붐은 최대 200도까지 회전합니다. 보조 관절형 암은 360도 회전합니다. 두 축 모두 독립적으로 작동하므로 작업자가 하중 경로를 완벽하게 제어할 수 있습니다.

Q: 어떤 스팬 길이를 사용할 수 있나요?

A:표준 범위는 최대 16피트(약 4.9미터)입니다. 특정 시설 요구 사항에 따라 맞춤형 범위를 사용할 수 있습니다.

Q: 이 크레인에 기존 호이스트를 사용할 수 있습니까?

A:대부분의 경우 그렇습니다. 크레인은 전기 체인 호이스트, 와이어 로프 호이스트, 에어 밸런서, 진공 리프터 및 수동 레버 호이스트와 호환됩니다. 주문 시 당사 엔지니어링 팀과 호환성을 확인하십시오.

Q:설치하는데 시간이 얼마나 걸리나요?

A:설치 시간은 현장 조건 및 크레인 구성에 따라 다릅니다. 일반적인 벽 장착형 굴절식 지브 크레인은 장착 지점이 준비되면 1~2일 안에 설치하고 시운전할 수 있습니다.

Q:-현장 설치 서비스도 제공하나요?

답: 그렇습니다. KINO CRANES는 -현장 설치, 시운전, 운영자 교육 및 판매 후 유지 관리 지원을 전 세계적으로 제공합니다.-

Q: 어떤 인증을 받을 수 있나요?

A: CE 및 ISO 인증을 사용할 수 있습니다. 모든 크레인은 배송 전에 하중 테스트를 거쳤으며 전체 기술 문서가 함께 제공됩니다.
