20 톤 스틸 플레이트 또는 5 톤 스틸 코일의 취급을 본 적이 있다면 필연적으로오버 헤드 크레인달리기. 그러나 모든 오버 헤드 크레인이 동일하지는 않습니다. 그들의 디자인은 세 가지 기본 유형으로 나뉩니다. - 각 유형은 다른 부하 가중치, 공간 제약 조건 등이 다릅니다. 이러한 범주를 이해하면 공장과 올바르게 일치하는 크레인을 선택하는 데 도움이됩니다.
다음은 실제 - 세계 애플리케이션과 Kinocranes와 같은 브랜드가 어떻게 잔인한 환경을 조정 하는가와 함께 세 가지 핵심 유형의 분류입니다.
1. 단일 대들보 오버 헤드 크레인 : 공간 - 주변 저장
설계:높은 활주로를 따라 움직이는 엔드 트럭이지지하는 단일 수평 빔 (거더). 호이스트와 트롤리는 대들보의 바닥 플랜지를 따라 달린다.
용량:단일 빔은 최대 20 톤의 하중을 견딜 수 있으며 몇 가지 모델이 최대 32 톤에 도달합니다 (특정 작업 조건에 따라 사용자 정의).
사용하기에 적합한 환경 : 워크샵, 창고 및 생산 라인, 낮은 간격, 저렴한 예산 또는 광대에서 중간 상승 작전.
Kinocranes의 실질적인 비틀기 :
표준 단일 거더는 일반적인 제조에서 뛰어나지 만, 키노 크라 인은 연마 환경의 핵심 스트레스 포인트를 강화합니다. 예를 들어:
밀봉 된 호이스트 :먼지가 모터를 죽이는 곡물 사일로에서는 IP65 등급 호이스트를 사용하여 실리카 유입을 방지합니다.
낮은 - 헤드 룸 디자인 : 천장 높이 제한이있는 창고의 경우 소형 트롤리 설계는 안정성을 손상시키지 않고 리프트 높이를 극대화합니다.
단일 거더는 빠른 창고 확장으로 인해 아시아 - 태평양의 시장을 지배합니다. 그들은 이중 거더보다 20-30% 저렴하지만 무거운 - 의무 지구력을 희생합니다.
이중 거더 오버 헤드 크레인 : 무거운 - 리프트 타이탄
설계:엔드 트럭으로 지원되는 2 개의 병렬 거더 (2 개의 병렬 거더)가 우수한 하중 분배와 더 높은 후크 높이를 제공합니다. 호이스트는 거더 사이의 레일에서 이동합니다.
용량:표준 범위는 5 ~ 50+ 톤이며 일부 모델은 제철소에서 500 톤을 처리합니다.
최선의 :무거운 짐, 높은 리프트 또는 빈번한 사용이 비 - 협상 가능한 자동차, 항공 우주 및 야금.
키노 크라 네스의 엔지니어링 에지 :
칠레 구리 광산에서 이중 거더는 부식성 습도와 지속적인 사용에 직면합니다. Kinocranes의 솔루션은 다음과 같습니다.
Bogie End Trucks : 레일 마모를 줄이고 탈선을 방지하기 위해 여러 바퀴에 부하를 분배합니다.
듀얼 브레이크 및 중복 호이스트 : 고장이 선택되지 않은 강철 식물의 용융 금속 취급에 중요합니다.
이중 거더는 내구성으로 인해 중공업에서 50% 이상의 시장 점유율을 보유하고 있습니다. 그들의 디자인은 보조 호이스트 또는 자석이나 잡기와 같은 특수 부착물을 허용합니다.

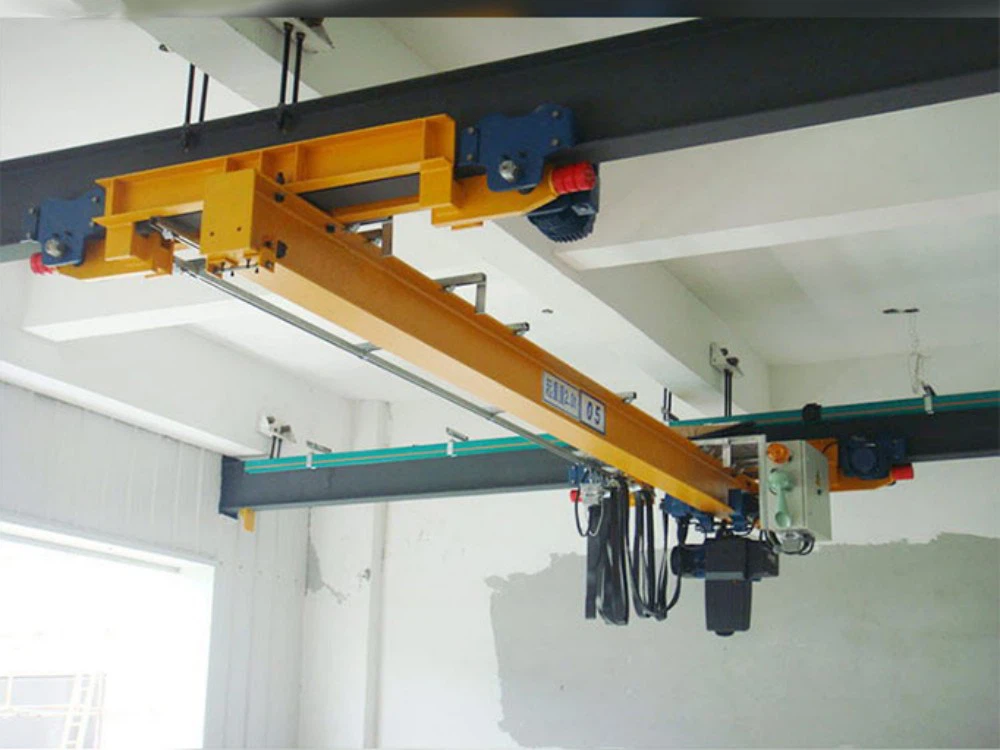

3. Underhung 크레인 : 레이아웃 - 유연성 전문가
설계:크레인의 최종 트럭은 건물 구조에 장착 된 오버 헤드 활주로에서 매달려 있습니다 (독립형 기둥으로는 지원되지 않음). 호이스트는 거더 아래 트랙을 따라 달린다.
용량:일반적으로 가벼운 하중 (1-10 톤), 어셈블리 라인 또는 바닥 공간이 신성한 지역에 이상적입니다.
최상의 : 바닥 방해없이 방향 운동이 필요한 제조 셀, 생산 라인 및 시설.
키노 크라 네스의 적응 :
e - 상업 물류 센터에서 Underhung 크레인은 포장 스테이션 사이에 상품을 움직입니다. Kinocranes는 다음을 통합합니다.
모듈 식 활주로 : 생산 라인이 이동할 때 쉬운 재구성을 허용합니다.
RFID 충돌 회피 : 센서는 교차 활주로의 크레인이 충돌하는 것을 방지합니다.
중요한 이유 :
Underhung 시스템은 기존 건물지지 구조를 사용하여 값 비싼 바닥 기둥을 피합니다. 그들은 오래된 시설을 개조하기위한 최고의 선택입니다.
선택 방법 : 기능이 아닌 물리에 관한 것입니다
크레인을 선택하는 것은 카탈로그 사양에 관한 것이 아닙니다. - 재료 흐름 퍼즐 해결에 관한 것입니다. 묻다:
1. 프로필로드 :균일 한 강철 코일입니까 아니면 불규칙한 스크랩 금속입니까? (이중 거더는 비대칭을 더 잘 처리합니다.)
2. 환경 :무미 건조한? 신랄한? 습지? (밀봉 된 구성 요소 또는 부식 - 저항성 코팅이 중요합니다.)
3. 플로우 경로 :직선 - 선 전송 대 다중 - 방향 이동? (Underhung은 복잡한 길을 탁월합니다.)
결론
오버 헤드 크레인은 산업 자료 처리의 중추입니다. 세 가지 주요 유형 - 단일 거더, 이중 거더 및 밑에서 - 각각은 뚜렷한 역할을 수행합니다.
단일 대들보 오버 헤드 크레인: 비용 - 공간의 조명/중간 하중에 효과적입니다 - 제한적 사이트.
이중 거더 오버 헤드 크레인: 극심한 용량 및 24/7 수술을위한 무거운 - 근무 근무.
밑에서 오버 헤드 크레인:동적 생산 환경을위한 레이아웃 유연성.
